管端螺旋鋼管焊縫探傷系統介紹

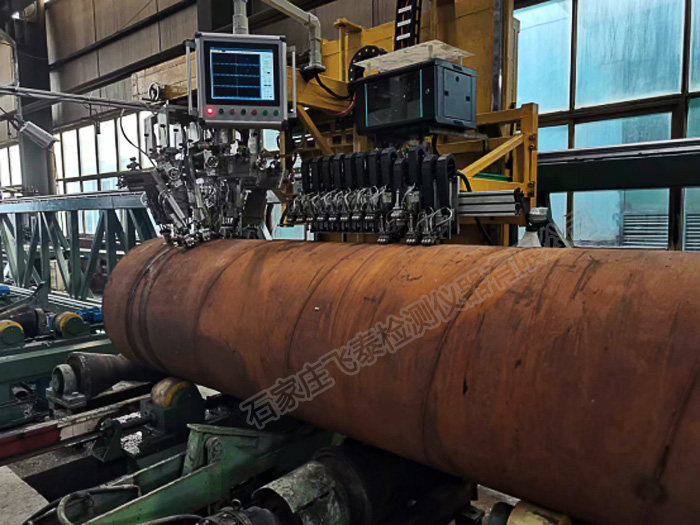

管端螺旋鋼管焊縫探傷系統

飛泰是一家專業的螺旋管探傷設備廠家，公司研發的管端螺旋鋼管焊縫探傷系統包括龍門架、行車、焊縫探頭架、母材探頭架、焊縫管端檢測裝置、母材管端檢測裝置、焊縫探頭體、母材探頭體。托輥在焊縫管端檢測裝置與焊縫探頭體之間設置焊縫跟蹤裝置，在母材管端檢測裝置與母材探頭體之間依次設置管尾檢測裝置、管端探頭體、管端檢測裝置，龍門架上設有行車，在行車上設置焊縫探頭架和母材探頭架，焊縫探頭架上設置焊縫管端檢測裝置和焊縫探頭體，母材探頭架上依次設置有母材管端檢測裝置、管尾檢測裝置、管端探頭體、管頭檢測裝置和母材探頭體，待檢螺旋管設置在龍門架下的托輥上；焊縫跟蹤裝置包括焊縫攝像頭和激光筆，管頭檢測裝置包括依次設置的管頭前位檢、管頭后位檢和管頭攝像頭，管尾檢測裝置包括依次設置的管尾前位檢、管尾后位檢和管尾攝像頭，焊縫管端檢測裝置、母材管端檢測裝置、管頭前位檢、管尾前位檢、管頭后位檢、管尾后位檢均為反射式電開關。

探傷跟蹤系統

焊縫探傷跟蹤系統包括計算機、圖像采集卡、模擬量輸出卡和數字輸入卡，計算機分別與圖像采集卡、模擬量輸出卡和數字輸入輸出卡相連接，通過計算機內的圖像采集卡采集到各個攝像頭的焊縫圖像，經過計算機的圖像跟蹤系統軟件對焊縫圖像進行分析，對數字輸入輸出信號進行控制，同時把跟蹤過程中的偏移量通過模擬量輸出卡輸出給探傷控制系統。

螺旋鋼管焊縫探傷系統增加了圖像跟蹤系統，實現對焊縫探頭架的控制，保證了焊縫探頭一直在焊縫的兩側位置不變，提高了焊縫探傷的準確性；同時在圖像跟蹤系統中增加了管端焊縫中心檢測功能，給PLC可編程控制器提供管端焊縫中心信號，當有管端焊縫中心信號時，管端探頭自動抬起，當無管端焊縫中心信號時，管端探頭自動落下，實現管端探頭的自動抬起和落下，真正實現管端探傷的自動化。
